wireguard protocol

wireguard使用了ECDH协商算法及noise安全框架故研究了相关知识，针对wireguard握手、数据传输通过源码进行研究。

ECDHE密钥协商算法
DH

数学性质	已知数据	独有数据
离散对数及离散对数的幂运算有交换律	指数P、原根a	指数P、原根a

离散对数及离散对数的幂运算有交换律指数P、原根a 各自有自己的离散对数
数学公式：离散对数
如果对于一个整数b和质数p的一个原根a，可以找到一个唯一的指数i，使得：
其中成立，那么指数i称为b的以a为基数的模p的离散对数。

离散对数难题是指：当已知一个大质数p和它的一个原根a，如果给定一个b，要计算i的值是相当困难的

a为A的私钥 b为B的私钥 a或b为静态
公开 A与B
A：A = G ^ a ( mod P ) B：B = G ^ b ( mod P )

A： B ^ a ( mod P ) = k B： A ^ b ( mod P ) = k

DHE
随机生成临时的私钥a与b
ECDHE
利用了 ECC 椭圆曲线特性，可以用更少的计算量计算出公钥，以及最终的会话密钥

数学性质	已知数据	独有数据
椭圆曲线及椭圆曲线上满足乘法交换和结合律	椭圆曲线、椭圆曲线上一基点G	各自有自己的随机数私钥

A：私钥 d1 公钥 Q1 = d1xG B：私钥 d2 公钥 Q2 = d2xG
A： d1xQ2 = k B：d2xQ1

Noise安全协议框架
为那些想创建自己的安全协议的开发者提供了一套模板,Noise 协议虽然其初衷是为网络协议提供安全信道，但它并没有规定使用什么样的通讯协议 — TCP / UDP 甚至是任何满足 read / write 接口的子系统，比如文件，管道（pipe），都可以使用 Noise 协议

在握手阶段，发起者和应答者（initiator / responder，注意 Noise 没有使用 Client / Server，但我们可以简单认为 initiator 是 client，而 responder 是 server）通过交换信息对使用何种算法，密钥是什么达成一致。握手阶段双方需要使用同样的协议变量 —— 和 TLS 不同的是，Noise 把协议变量设计为静态而非协商出来的。这是一个很大的简化，而从用户的角度，用户写出来的使用 Noise 的应用往往是自己的节点跟自己的节点通讯，因而无需协商。

WireGuard 使用的是这样的变量：Noise_IKpsk2_25519_ChaChaPoly_BLAKE2s

I：发起者的固定公钥未加密就直接发给应答者

K：应答者的公钥发起者预先就知道

psk2：把预设的密码（Pre-Shared-Key ）放在第 2 个握手包之后

ChaChaPoly：对称加密算法

BLAKE2s：哈希算法

协议变量各个部分是这样规定的：Noise <握手的模式> <公钥算法> <对称加密算法> <哈希算法>。其中握手模式有很多种，适用于各种不同的场合。握手的过程中，Noise 会生成一个 HandshakeState，它用来记录当前收到的对端传来的固定公钥和临时公钥，以及通过 ECDH 算法算出来的临时数据。当整个握手结束后，双方都有对等的信息，可以生成一致的密钥。于是发起者和应答者对于它们各自的接收端和发送端生成密钥对。之后，Noise 允许用户将协议状态切换成传输模式（Transport Mode）。切换过程中，HandshakeState 转换成 CipherState，然后就可以用 encrypt / decrypt 来加密和解密应用的数据了。

wireguard中具体细节见 wireguard.pdf

wireguard内核模块源码分析

源码分析
数据结构

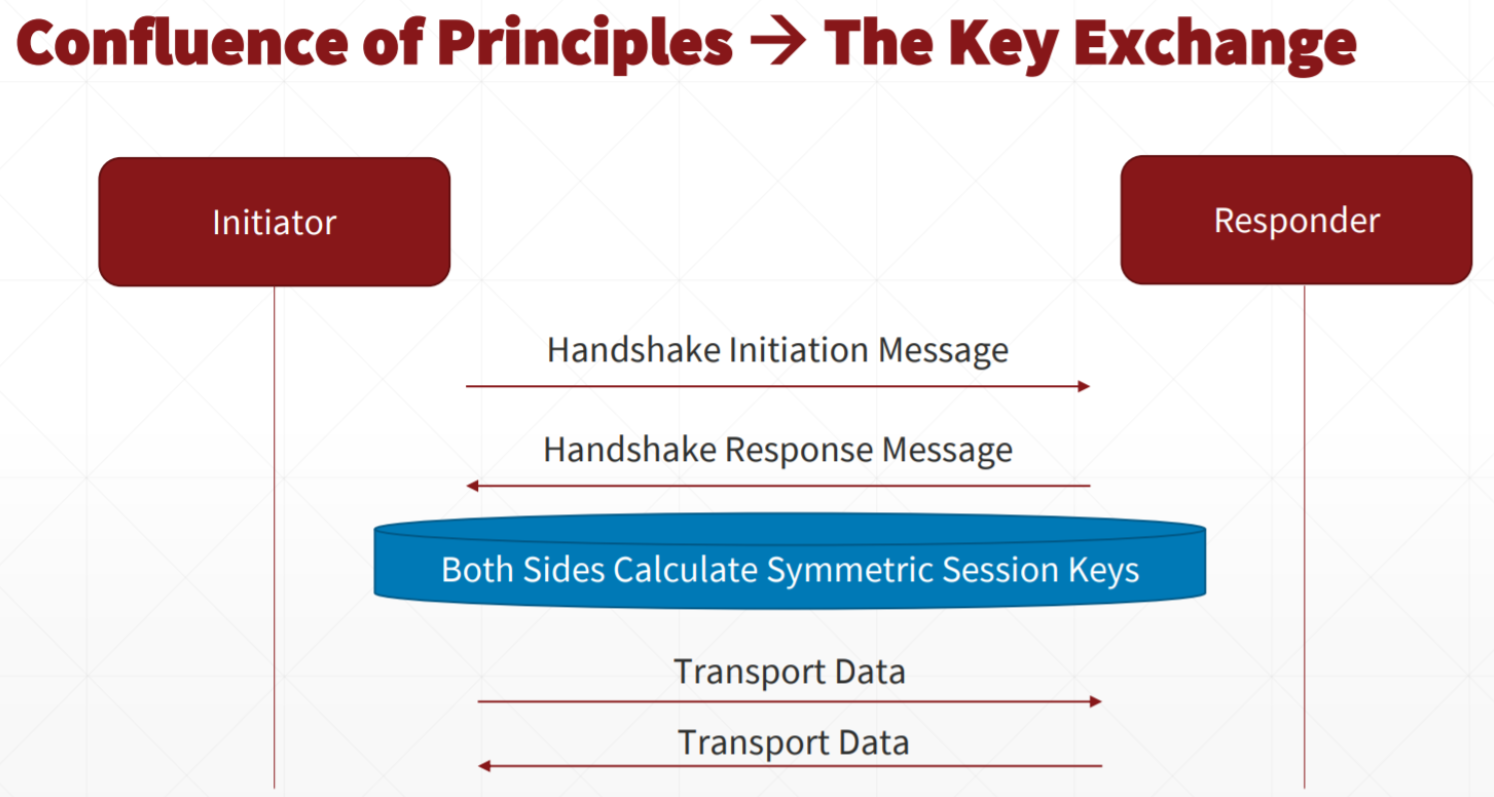

wireguard的消息主要分为三种 message_handshake_initiation、message_handshake_response、message_handshake_cookie

发起者 : 发送第一条握手消息

// 消息类型
enum message_type {
 MESSAGE_INVALID = 0,
 MESSAGE_HANDSHAKE_INITIATION = 1,
 MESSAGE_HANDSHAKE_RESPONSE = 2,
 MESSAGE_HANDSHAKE_COOKIE = 3,
 MESSAGE_DATA = 4
};

message_handshake_initiation = handshake_initiation {
    u8 message_type              //消息类型
    u32 sender_index

    u8 unencrypted_ephemeral[32]  //发送方为这次握手临时生成的公钥(未加密，用于 ECDH)
    u8 encrypted_static[AEAD_LEN(32)] //用对端公钥和临时生成的私钥 ECDH 出的临时密钥 key1 对称加密对方的公钥
    u8 encrypted_timestamp[AEAD_LEN(12)] //用对端公钥和自己的私钥 ECDH 出 key2，key2 混淆进 key1，来加密当前的时间戳

    u8 mac1[16]  //自己的固定公钥加上整个报文内容后的哈希
    u8 mac2[16]
}

initiator.chaining_key = HASH(CONSTRUCTION)
initiator.hash = HASH(HASH(initiator.chaining_key || IDENTIFIER) || responder.static_public)
initiator.ephemeral_private = DH_GENERATE()
msg.message_type = 1
msg.reserved_zero = { 0, 0, 0 }
msg.sender_index = little_endian(initiator.sender_index)

msg.unencrypted_ephemeral = DH_PUBKEY(initiator.ephemeral_private)
initiator.hash = HASH(initiator.hash || msg.unencrypted_ephemeral)

temp = HMAC(initiator.chaining_key, msg.unencrypted_ephemeral)
initiator.chaining_key = HMAC(temp, 0x1)

temp = HMAC(initiator.chaining_key, DH(initiator.ephemeral_private, responder.static_public))
initiator.chaining_key = HMAC(temp, 0x1)
key = HMAC(temp, initiator.chaining_key || 0x2)

msg.encrypted_static = AEAD(key, 0, initiator.static_public, initiator.hash)
initiator.hash = HASH(initiator.hash || msg.encrypted_static)

temp = HMAC(initiator.chaining_key, DH(initiator.static_private, responder.static_public))
initiator.chaining_key = HMAC(temp, 0x1)
key = HMAC(temp, initiator.chaining_key || 0x2)

msg.encrypted_timestamp = AEAD(key, 0, TAI64N(), initiator.hash)
initiator.hash = HASH(initiator.hash || msg.encrypted_timestamp)

msg.mac1 = MAC(HASH(LABEL_MAC1 || responder.static_public), msg[0:offsetof(msg.mac1)])
if (initiator.last_received_cookie is empty or expired)
    msg.mac2 = [zeros]
else
    msg.mac2 = MAC(initiator.last_received_cookie, msg[0:offsetof(msg.mac2)])

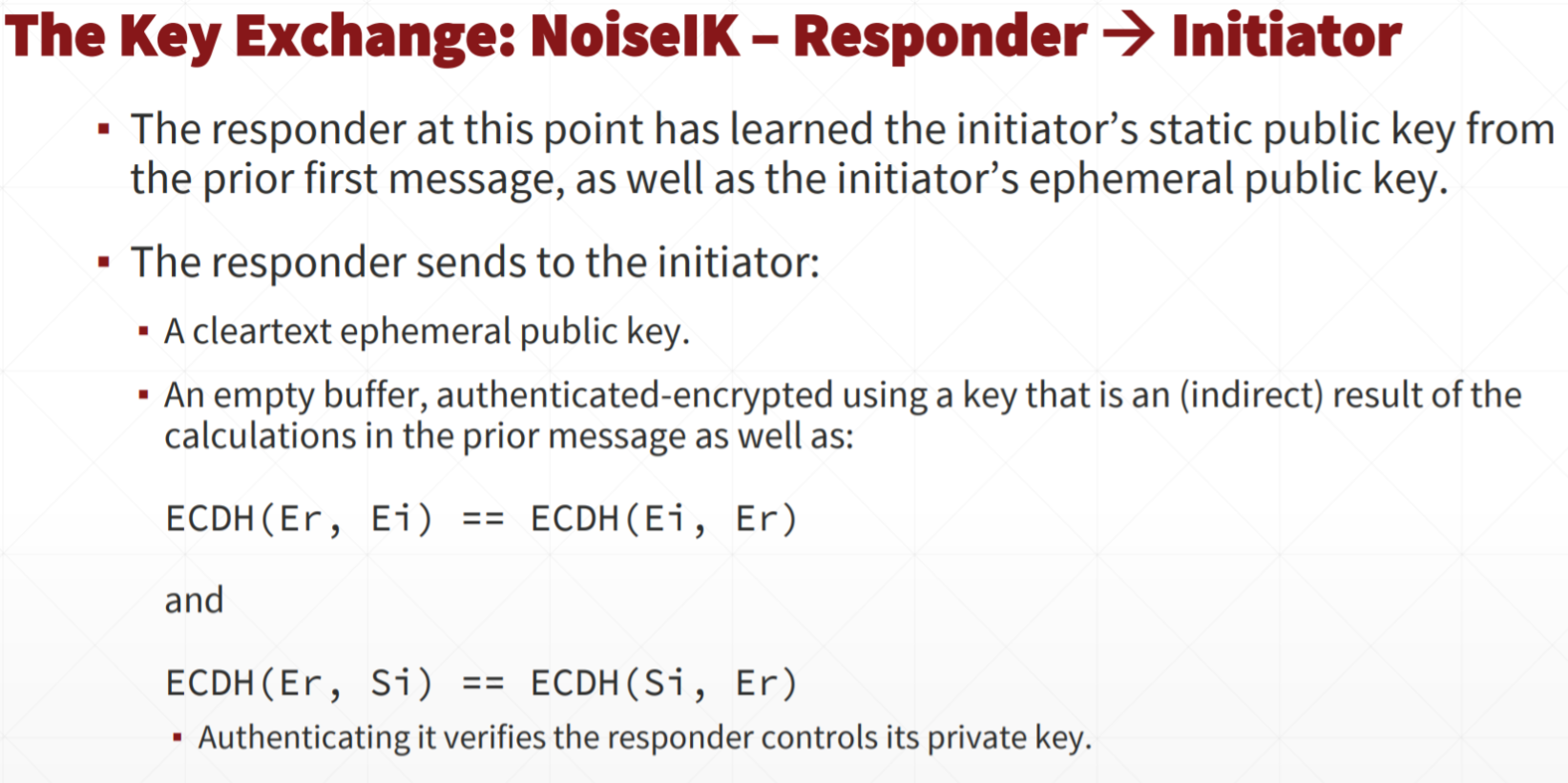

接收者：发送第一条握手回复消息

// 消息类型
enum message_type {
 MESSAGE_INVALID = 0,
 MESSAGE_HANDSHAKE_INITIATION = 1,
 MESSAGE_HANDSHAKE_RESPONSE = 2,
 MESSAGE_HANDSHAKE_COOKIE = 3,
 MESSAGE_DATA = 4
};

message_handshake_initiation = handshake_initiation {
    u8 message_type              //消息类型
    u32 sender_index
    u32 receiver_index

    u8 unencrypted_ephemeral[32]  //接收方为这次握手临时生成的公钥（未加密，用于 ECDH）
    u8 encrypted_nothing[AEAD_LEN(0)]

    u8 mac1[16]  //对端公钥加上整个报文内容后的哈希
    u8 mac2[16]
}

1.wireguard 维护一张哈希表(key: peer-pubkey value: &peer)，如果不做peer移除处理peer数量将会持续增长，超出peer最大限制10^20个。
2.wireguard中对于peer是通过配置文件读取创建的，对peer的处理只能通过用户使用命令进行增删。
3.wireguard中keeplive包只有initiator或者responder设置了peer的persistent keeplive time会发送，目前逻辑中responder peer没有设置persistent keeplive time 故responder端不会发送keeplive包。

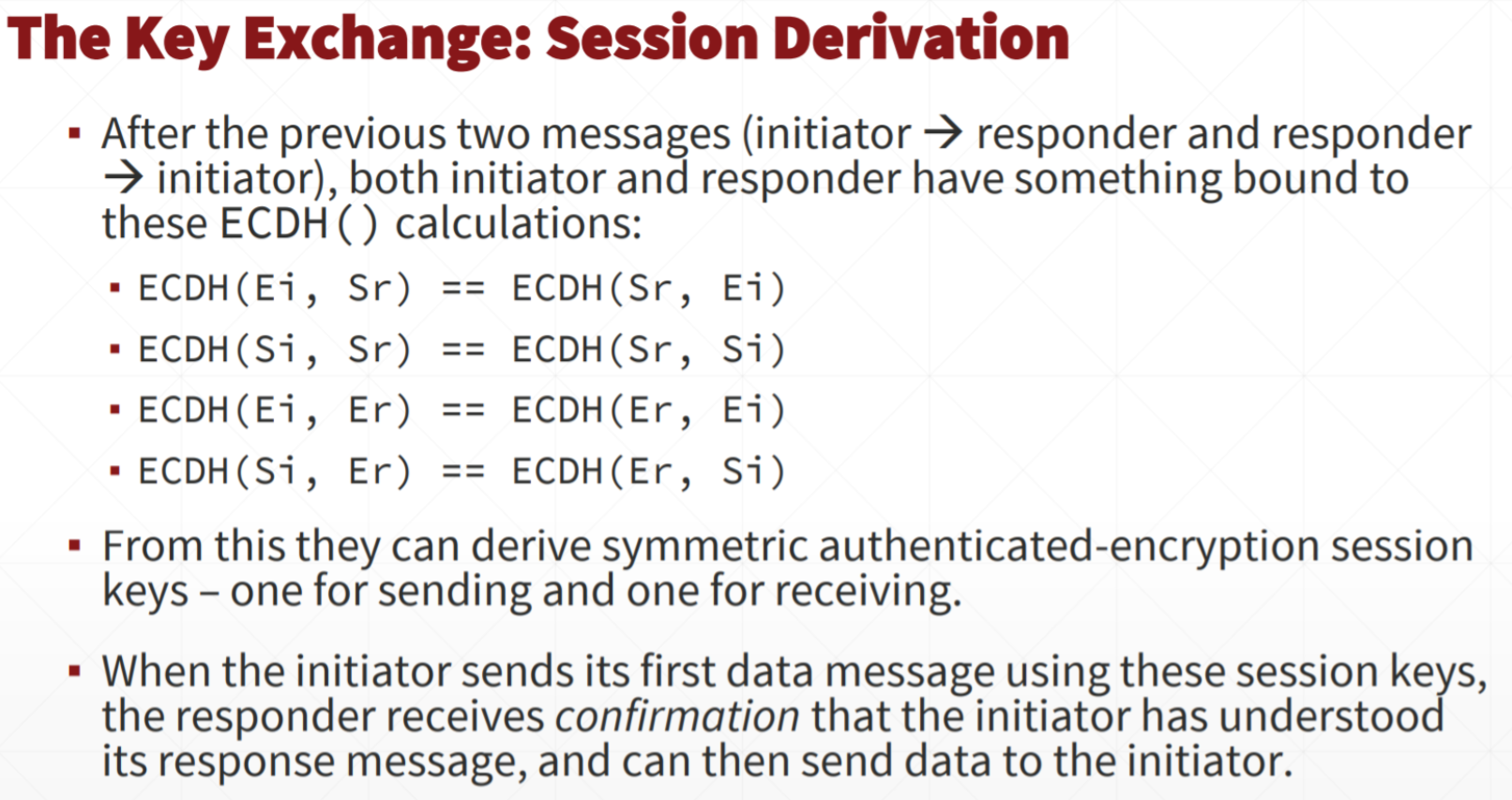

4.wireguard中initiator与responder握手成功之后，initiator会主动发一个数据包或者keeplive包给responder，为了交换并检验双方session key协商的结果。
5.wireguard中的session key有9分钟过期时间，创建密session key的时候双方将会启动内核定时器，定时9分钟清空peer对应的session key与临时公私钥。
